P 3100 HV jest bez wątpienia jednym z najważniejszych elementów każdego, nowoczesnego systemu High-End. Podłączone urządzenia źródłowe dostarczają do sekcji wejściowej przedwzmacniacza sygnał o niskim poziomie napięcia wejściowego. Zadaniem przedwzmacniacza jest wzmocnienie tego sygnału, umożliwienie regulacji głośności, a w razie potrzeby: przetwarzanie i skierowanie sygnału do odpowiednich gniazd wyjściowych. Przedwzmacniacz współpracuje ze wzmacniaczem mocy. Wszystkie te procesy powinny odbywać się bez zmiany lub zafałszowania jakości sygnału.
Inżynierowie firmy T+A włożyli wiele wysiłku w zaprojektowanie przedwzmacniacza, który w pełni spełnia to najważniejsze wymaganie. P 3100 HV posiada dyskretną, w pełni symetryczną konstrukcję, a podzespoły z których przedwzmacniacz został zbudowany, zostały niezwykle starannie wyselekcjonowane. Koncepcja przedwzmacniacza oparta jest na wcześniejszym modelu P 3000 HV. Pozornie P 3100 HV nie różni się on od poprzednika, jednak konstrukcyjnie ulepszono całą sekcję przedwzmacniacza. Koncepcja przedwzmacniacza P 3100 HV oparta jest na wcześniejszym modelu P 3000 HV. Pozornie P 3100 HV nie różni się on od poprzednika, jednak konstrukcyjnie ulepszono całą sekcję przedwzmacniacza. Dotychczas stopnie wejściowe i wyjściowe w modelu P 3000 HV sprzężone były z regulacją głośności za pomocą wysokiej jakości kondensatorów. W P 3100 HV nowy, bardzo złożony układ płytek drukowanych kompensuje współczynniki temperaturowe tranzystorów i pozwalając jednocześnie na precyzyjne ustawienie ich punktów pracy. Oznacza to, że stopnie przedwzmacniacza mają czyste sprzężenie DC. W torze sygnałowym między stopniem wejściowym, regulatorem głośności i stopniem wyjściowym nie ma już kondensatorów sprzęgających, a płyta przedwzmacniacza jest absolutnie stabilna pod względem napięcia i temperatury.
Dodatkowo, cyfrowy zasilacz, wyposażono w większą moc i staranniej zaekranowano. Przewymiarowany transformator toroidalny w części analogowej został powiększony do 115 VA. Suma tych działań doprowadziła do znacznej poprawy jakości dźwięku.W koncepcji obwodów HV (High Voltage) wszystkie stopnie wzmacniacza pracują przy znacznie wyższych napięciach roboczych niż zwykle: W przedwzmacniaczu wartość ta osiąga 100 V, we wzmacniaczach mocy to nawet 360 V.

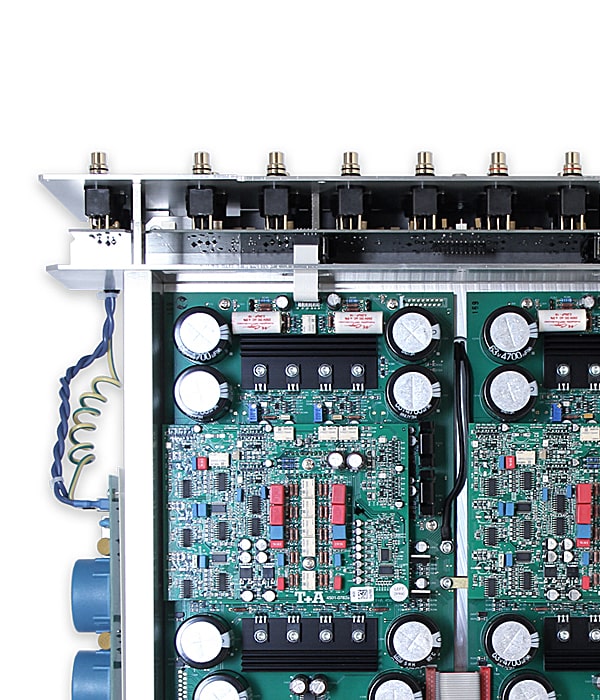

W przedwzmacniaczu P 3100 HV zastosowano również dodatkowe układy, które poprawiły liniowy charakter stopnia wzmocnienia napięcia. Oprócz liniowości, wysokie napięcie robocze posiada zaletę w postaci szerokiego zakresu dynamiki. Technologię tę firma T+A stosuje we wszystkich urządzeniach serii HV. Panel tylny jest najlepszym dowodem na bezkompromisowość konstrukcji typu dual mono w P 3100 HV. Kanały są konsekwentnie oddzielone, płytki drukowane przedwzmacniacza mają dokładnie identyczną konstrukcję i znajdują się pod górną pokrywą obudowy. Taki układ eliminuje wpływy pola elektromagnetycznego. Płytki umieszczone są we własnych komorach. Wykonano je z grubościennych (od 10 do 15 mm) płyt aluminiowych i są one całkowicie oddzielone i ekranowane od, znajdującego się w dolnej części obudowy, zasilacza.

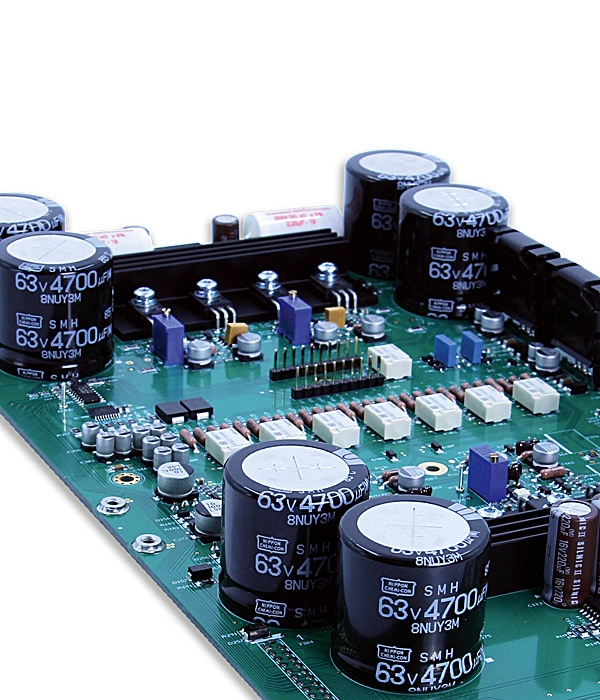

Wysokie napięcie | In the ingenious overall circuit design of the HV (= High Voltage) series – developed in-house by T+A – all the amplifier stages operate at much higher operating voltages than usual: in the preamplifier the figure is up to 100 Volt, in the power amplifier up to 360 Volt. In a similar manner to valve amplifiers, the actual modulation of all the stages can be kept very low. Only a very small percentage (less than 20%) of the possible excursion of the amplifier transistors is used, thereby virtually eliminating the curvature (non-linearity) of that characteristic. Additional measures for improving the linear nature of the voltage amplifier stages are also employed. In addition to outstanding linearity, the high operating voltages employed offer the advantage of extremely wide dynamic range. We have developed this unique technology for use in all the HV-series machines, since the tremendous sonic improvements which it makes possible can be exploited in the output stages of source devices such as the MP 3100 HV multi-source player as well as in preamplifiers and power amplifiers. |
Wysokie napięcie | Sekcja złączy na tylnym panelu dostarcza imponujących dowodów na bezkompromisową konstrukcję P 3100 HV i symetryczną konstrukcję podwójnego mono. Kanały są konsekwentnie oddzielone. Płytki drukowane przedwzmacniacza mają dokładnie taką samą konstrukcję i znajdują się pod górną pokrywą obudowy; taki układ eliminuje wpływy elektromagnetyczne. Płytki drukowane są umieszczone we własnej komorze wykonanej z grubościennych (10 do 15 mm) płyt aluminiowych i są całkowicie oddzielone i ekranowane od zasilacza i zasilania w dolnej części obudowy. Topologia obwodu opiera się na różnicowym wzmacniaczu kaskadowym z ręcznie dobranymi tranzystorami audio J-FET. Wszystkie stopnie mają całkowicie dyskretną konstrukcję bez wzmacniaczy operacyjnych (wzmacniaczy operacyjnych). Ich liniowy charakter nie wynika z „twardego” ujemnego sprzężenia zwrotnego, jak w przypadku standardowych wzmacniaczy operacyjnych, ale z jakości topologii układu i zastosowanych komponentów, które są starannie dobierane i dopasowywane. Z tego powodu praktycznie nie jest wymagana żadna ogólna negatywna informacja zwrotna. Technologia T+A HV umożliwia przetwarzanie sygnałów do 80 Vss bez zniekształceń – wartość unikalna dla przedwzmacniacza tranzystorowego. |
P 3100 HV | Przedwzmacniacz liniowy |
Stopień przedwzmacniacza | |
Pasmo przenoszenia | 0,5 Hz – 300 kHz |
S/N | 108 / 112 dB |
THD | < 0,001% |
Intermodulacja | < 0,001 % |
Separacja kanałów | > 108 dB |
Wejścia niezbalansowane (RCA) | 7 x 250 mVeff … 9 Veff / 20 kOhm |
Wejścia zbalansowane (XLR) | 4 x 500 mVeff … 18 Veff / 5 kOhm |
Wyjścia | |
Słuchawki | 50 Ohm, wysokoprądowe |
Wyjście REC | 250 mVeff / 100 Ohm |
PRE out RCA | Nom 1 Veff, Max 9,5 Veff / 50 Ohm |
PRE out XLR | Nom 1,45 Veff, Max 19,6 Veff / 50 Ohm |
Pojemność kondensatorów | 75.000 μF |
Zasilanie | 2 x 110 – 120 V/60 Hz lub 220 – 240 V/50 Hz, 10 + 60 Wat |
Pobór mocy | Standby < 0,5 W |
Dodatki | – Wejście Trigger +5 … 20V dla sterowania zewnętrznego – Wejście 4 do konfiguracji w trybie surround z analogowym proc. sygnałowym – Złącze dla modułu PHONO MM / MC |
Pilot | F 3001 |
Akcesoria | – Przewód zasilający 2 szt. – Odbiornik podczerwieni E 2000 |
Wymiary | 170 x 460 x 460 mm |
Waga | 28 kg |
Wykończenia kolorystyczne | – Silver – Titanium – Black (opcja z dopłatą) |
